PLATED HALF HOLES
PLATED HALF HOLES
Il est possible de réaliser des demi-trous métallisés sur la tranche du PCB.

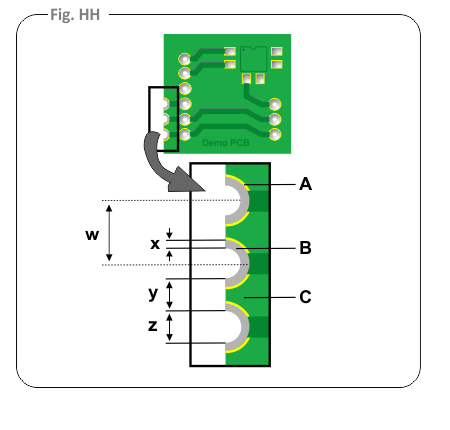

Les demi-trous doivent respecter les côtes mini suivantes :
Taille mini pastille : x = 0.15 mm
Espace mini entre trous : y = 0.60 mm
Diamètre mini trou fini : z = 0.60 mm
Pitch (Distance inter-trou) : w = 1.20 mm
A : Espace sans vernis épargne : 50µm (conseillé)
B : Pastille métallisée
C : Vernis épargne
